全自动螺母点焊机工作原理与工艺科普 参数调试与缺陷优化指南
2026-07-13
在汽车钣金、家电机柜、五金结构件量产中，螺母点焊是核心基础工序。传统人工摆放螺母焊接，存在定位偏移、漏焊、虚焊、效率低下等问题，难以适配规模化、标准化生产需求。全自动螺母点焊机依托自动送料、精准定位、智能焊接一体化结构，搭配中频直流焊接技术，实现螺母焊接自动化、高精度、零次品量产，是现代钣金加工自动化升级的核心设备。
一、全自动螺母点焊机核心工作原理

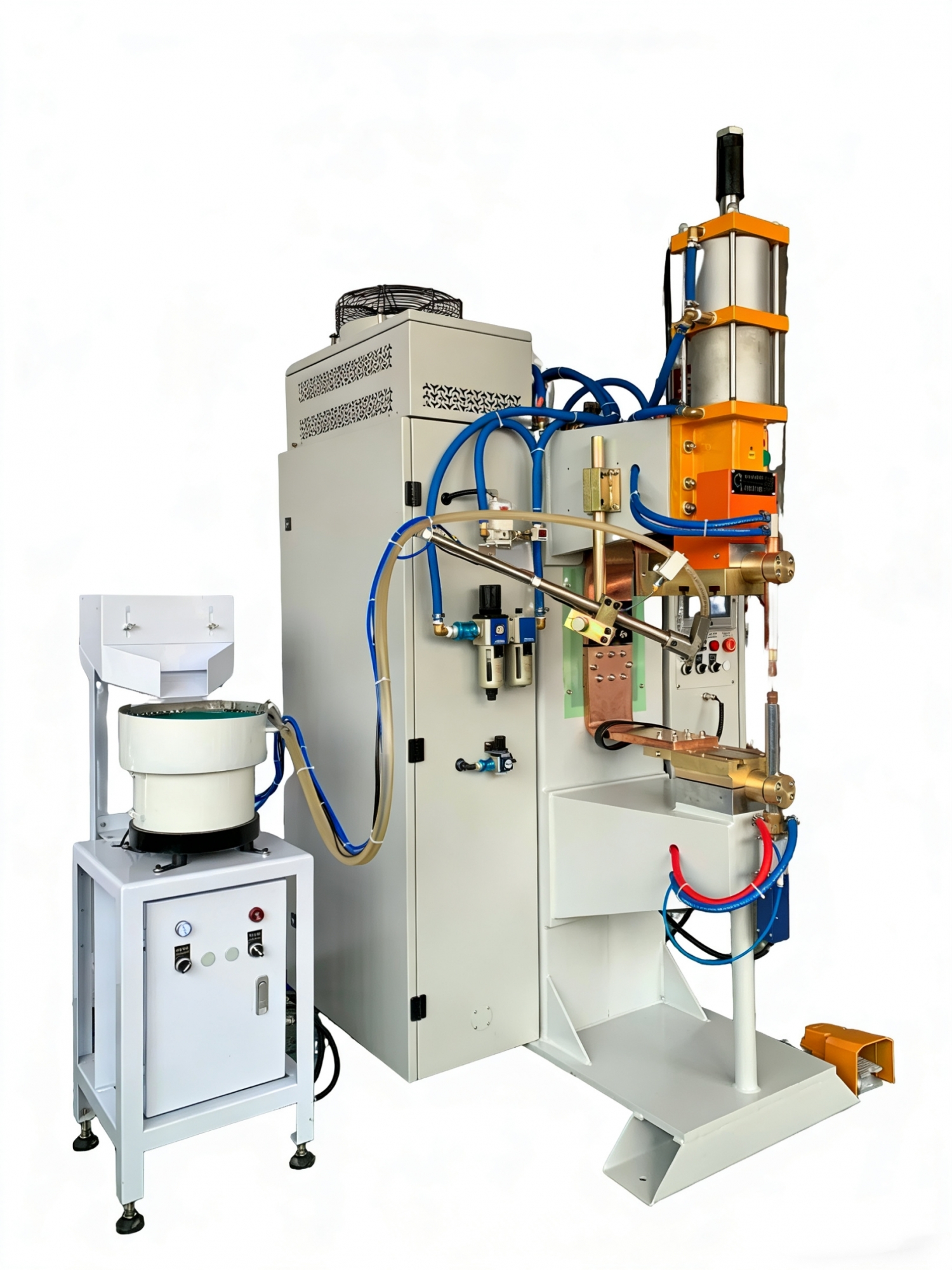

全自动螺母点焊机以**中频直流凸焊技术**为核心，结合自动化送料定位系统完成一体化焊接。设备利用螺母自带凸点结构，在精准压力作用下贴合板材表面，瞬间输出大电流，让螺母凸点与板材接触区域快速熔融，在稳压状态下形成致密熔核，完成螺母与板材的冶金结合。区别于普通单点焊机，设备搭载振动送料、精准分料、自动对位、智能检测模块，全程无需人工摆放螺母，可自动完成排序、输送、定位、焊接、复检全流程作业，且中频电流无过零间断，热输入稳定，有效规避普通焊机飞溅大、扭力不足、板材烧穿等问题。
二、主流规格螺母标准化焊接参数对照表
针对工业量产常用的M4至M10规格螺母，适配镀锌板、碳钢薄板等主流工件，整理全自动螺母点焊标准压力、电流、时序参数，可直接用于生产线调试，保障焊接扭力达标、外观无缺陷。
螺母规格 | 适配板厚(mm) | 焊接压力(MPa) | 焊接电流(KA) | 焊接时长(ms) | 工艺重点 |
|---|---|---|---|---|---|
M4 | 0.8–1.2 | 0.30–0.35 | 6–7 | 80–100 | 小电流短时焊，防止薄板烧穿 |
M5 | 1.0–1.5 | 0.35–0.40 | 7–8.5 | 100–130 | 稳压热熔，保证凸点充分熔合 |
M6 | 1.2–2.0 | 0.40–0.50 | 8.5–10 | 130–160 | 均衡热输入，提升螺母扭力强度 |
M8-M10 | 1.5–3.0 | 0.50–0.65 | 10–13 | 160–220 | 大压力足时焊接，杜绝虚焊脱扣 |
三、全自动焊接核心运行流程科普
全自动螺母点焊全程程序化运行，工序连贯且精度可控。首先是自动送料阶段，振动盘自动筛选、排序螺母，规整姿态后匀速输送至焊接定位工位，杜绝螺母倒置、错位问题；其次是预压定位阶段，电极平稳下压，精准压实螺母与板材，消除接触面间隙，避免通电打火飞溅；随后是精准焊接阶段，中频系统输出恒定电流，毫秒级精准控温，让螺母凸点与板材充分熔合；最后是保压定型与复检阶段，断电后持续稳压冷却，保证熔核致密成型，设备自带感应检测，自动识别漏焊、错焊、虚焊并报警，保障每一颗螺母焊接合格。
四、量产高频缺陷成因与根治工艺
第一，螺母扭力不足、易脱落，多为焊接电流偏小、时长不足，凸点未完全熔合，熔核面积过小导致，小幅提升电流、延长焊接时长即可解决。第二，板材烧穿、焊点塌陷，常见于薄板小规格螺母焊接，热输入过大、压力配比失衡，需降低峰值电流，采用短时脉冲焊接模式。第三，螺母偏移、错位，多为送料机构卡顿、定位精度不足，或电极对中偏移，需定期校准送料工位与电极位置。
第四，焊接飞溅、螺母发黑，主要是板材与螺母表面油污、氧化层未清理，接触面电阻不均，通电瞬间热量集中炸裂，焊前做好工件清洁，搭配标准压力参数，可彻底杜绝此类问题。第五，批量漏焊，多为感应检测灵敏度不足，微调设备传感参数，可实现全程精准监测。
五、全自动螺母点焊的量产核心优势
相较于传统人工焊接，全自动螺母点焊机的量产优势十分突出。设备全程自动化作业，无需人工干预，大幅提升生产节拍，适配大批量流水线生产；机械精准定位，螺母焊接位置误差极小，产品一致性远超人工焊接；中频恒流焊接工艺，热输入稳定，有效杜绝虚焊、脱焊、烧板等缺陷，产品合格率大幅提升。同时设备自带智能检测功能，可实时排查不良品，规避批量质量隐患，大幅降低返工成本，适配汽车零部件、精密机柜、新能源配件等高端产品生产标准。
六、日常运维与工艺优化要点
日常生产中，需做好设备常态化养护与工艺维护。定期清理振动送料盘杂质、油污，避免螺母卡料、排序错乱；每日检查电极端面平整度与对中精度，磨损及时修磨更换，保证导电与受压均匀；规范水冷系统使用，持续为电极与变压器降温，稳定电流输出；换产不同规格螺母时，一键切换对应工艺参数，不混用参数生产，保障焊接品质稳定。标准化运维可有效延长设备使用寿命，稳定量产精度。
七、总结与工艺支持
全自动螺母点焊机依托自动化结构与精准中频焊接工艺，解决了传统螺母焊接效率低、偏差大、次品多的行业痛点，是钣金自动化生产的核心设备。掌握不同规格螺母的参数配比、缺陷整改逻辑与设备运维技巧，可充分发挥设备产能与品质优势，实现高效、标准化、零缺陷量产。针对各类异形螺母、特殊板材的焊接工艺调试与产线适配优化，广州好焊机电设备有限公司可提供专业的技术方案与工艺指导，助力企业完成自动化生产升级。
