台式中频点焊机压痕过深怎么解决？焊点塌陷、板面凹坑、压痕超标工艺科普
2026-08-06
在薄板精密钣金、外观装饰工件、家电外壳面板、喷涂前置件、无痕点焊量产场景中，焊点压痕过深、板面塌陷凹坑、电极压印超标、焊点凹陷变形、表面平整度失效是高频外观量产不良。很多工件焊接内部熔核饱满、拉力强度完全达标，但焊点表面深陷、压痕明显，超出客户外观验收标准，只能人工打磨补平、返工返修，大幅增加生产成本与生产工时。多数车间为减轻压痕刻意降低压力、减小电流，虽然板面平整度提升，却直接出现熔深不足、层间虚焊、焊点脱层；加大参数保强度又会加重塌陷压痕，长期陷入保外观就虚焊、保强度就压痕超标的工艺矛盾，强度与品相无法双向兼顾。
一、焊点压痕过深、板面塌陷核心原理与行业量产痛点
焊点压痕超标、板面塌陷变形的本质是焊接压力过大、高温熔融金属受压塌陷、热输入过大板材软化、电极端面压强集中、冷却收缩凹陷。标准合格无痕焊点，压力匹配适中、热输入精准可控，板材熔融区域小、软化程度低，焊接后板面轻微压痕、平整光滑，完全满足外观验收标准；而异常工况下，焊接压力冗余过大、高温热熔区域过宽，板材受热软化后被电极强行压实下压，熔融金属向四周挤压流动，冷却后形成永久性凹陷凹坑，造成压痕超标、板面变形。行业量产痛点突出：薄板工件极易塌陷变形，无痕焊接难度极高；喷涂前置件压痕过深，后续无法遮盖，直接报废；批量压痕深浅不一，产品外观一致性差；盲目减压减流易引发批量虚焊，品控风险大；多班次生产压力漂移，后期压痕不良批量爆发。
二、压痕过深高频故障、应用场景与标准化整改对照表
针对薄板外观件、喷涂烤漆工件、精密薄壁钣金、厚薄板混搭焊接、多班次连续量产等压痕超标高发工况，梳理四类典型塌陷故障，精准匹配应用场景、核心成因与落地整改工艺，可直接固化产线标准，实现焊点浅压痕、零塌陷、高强度稳产。
压痕塌陷故障类型 | 对应量产应用场景 | 核心成因 | 标准化整改工艺 | 整改效果 |
|---|---|---|---|---|
薄板焊点塌陷、深坑凹痕 | 0.5-1.2mm薄壁外观钣金、装饰面板量产 | 薄板热容量小、极易软化，压力冗余过大，高温板材受压下沉塌陷，形成深压痕 | 低压适配熔合、微区精准控热工艺，防软化塌陷 | 薄板板面平整无深坑，压痕浅淡均匀，内部熔深足额，强度完全达标 |
大熔核压痕超标、边缘凹陷 | 厚板承重构件、大熔核强度件点焊 | 热输入过大、热熔范围过宽，板材大面积软化，电极施压范围扩散，整体压痕加深超标 | 限峰聚热、窄区熔合工艺，缩小软化区域 | 熔核集中饱满、受力强度充足，压痕范围小、深度浅，无大面积凹陷变形 |
电极压强集中、局部压印过重 | 精密小件、窄边点焊、局部定点焊接工况 | 电极端面过小、端面磨损尖角，局部压强过于集中，单点下压痕迹过重 | 电极匀径修磨、均压成型工艺，分散局部压强 | 电极施压均匀分散，无局部重压凹坑，压痕规整浅淡，外观品相统一 |
冷热机压痕不一、批量品相紊乱 | 多班次全天候量产、自动化流水线连续生产 | 冷机板材硬度高压痕偏浅，热机板材持续积热软化高压痕偏深，批次压痕差异化明显 | 动态压力补偿、恒温控软工艺，统一批量压痕标准 | 整批焊点压痕深浅一致、无塌陷偏差，冷热机工况无差异化不良，批量品相统一 |
三、焊点压痕过深、板面塌陷的四大核心诱因
第一，压力参数冗余超标、压强集中。多数车间为杜绝虚焊、保证熔合牢固，盲目加大焊接压力，远超板材适配承压范围，高温软化后的板材无法支撑电极压力，直接受压下沉塌陷，形成深坑压痕，是外观不良的核心根源。第二，热输入过大、板材大面积软化，焊接电流偏大、热熔时长过久，焊点周边大范围板材受热软化，支撑力大幅下降，电极下压极易造成整体凹陷，压痕范围宽、深度超标。
第三，电极端面状态不合理，电极端面磨损变小、倒角过尖、端面不平整，导致施压接触面积小、局部压强高度集中，单点受力过大，即使标准压力也会出现局部深坑压痕。第四，量产工况温差失衡，冷机生产板材硬度高、软化程度低，压痕偏浅合格；热机连续生产板材持续积热、材质变软，同等压力下极易塌陷加深，多班次量产形成批量压痕参差不齐、品相紊乱的问题。
四、浅压痕、零塌陷标准化无痕稳焊实操技巧
根治焊点压痕过深、板面塌陷的核心逻辑是控热减软、稳压均压、窄区熔合、工况适配。摒弃传统“大压力、大电流保强度”的粗放焊接模式，精准匹配板厚适配压力参数，取消冗余压力输出，避免高温软化板材受压下沉。
优化热输入逻辑，采用脉冲聚热工艺，聚焦中层搭接面熔合，缩小表层板材高温软化区域，从源头减少板材软化变形范围，在保证层间熔深足额的前提下，最大限度保留板面支撑硬度。规范电极维保标准，定期修磨电极端面、统一端面直径与圆角，扩大施压接触面积、分散局部压强，杜绝尖角高压压痕、局部深坑塌陷。适配多班次冷热工况，开启动态压力与温度补偿，热机自动减压控热、冷机适度补压稳熔，统一每批次焊点压痕深浅与成型状态，彻底解决强度与外观的工艺矛盾，实现无痕高强度焊接。
五、无痕浅痕稳焊工艺的多场景量产价值
标准化零塌陷浅痕焊接工艺，完美适配薄壁外观钣金、喷涂烤漆前置件、家电厨卫面板、装饰精密工件、自动化无痕点焊等高品相量产场景。可彻底解决焊点压痕过深、板面塌陷凹坑、局部压印超标、批量品相紊乱等外观不良，大幅降低打磨抛光、补漆返工成本，提升产品外观精致度。彻底打破传统点焊“强度足易塌陷、品相好强度弱”的工艺瓶颈，兼顾焊点结构强度、板面平整度与批量外观一致性。稳定自动化量产良率，杜绝外观瑕疵导致的退货客诉，适配新能源外观钣金、汽车装饰件、高端家电外壳、精密五金外观件等高颜值、高标准量产需求。
六、总结与工艺支持
焊点压痕过深、板面塌陷变形，并非设备压力精度不足、板材材质偏软，而是压力冗余超标、热场软化范围过大、电极压强集中、冷热工况失衡导致的工艺适配问题。通过稳压均压控形、聚热窄区熔合、电极均质修磨、动态工况补偿，可长效实现焊点零塌陷、浅压痕、高强度、高平整标准化稳产。针对薄板深坑塌陷、厚板压痕超标、精密件局部压印、多班次批量品相紊乱等疑难工况，广州好焊机电设备有限公司可提供定制化无痕稳焊方案，助力企业外观零返工、结构零缺陷、批量品质稳定达标。

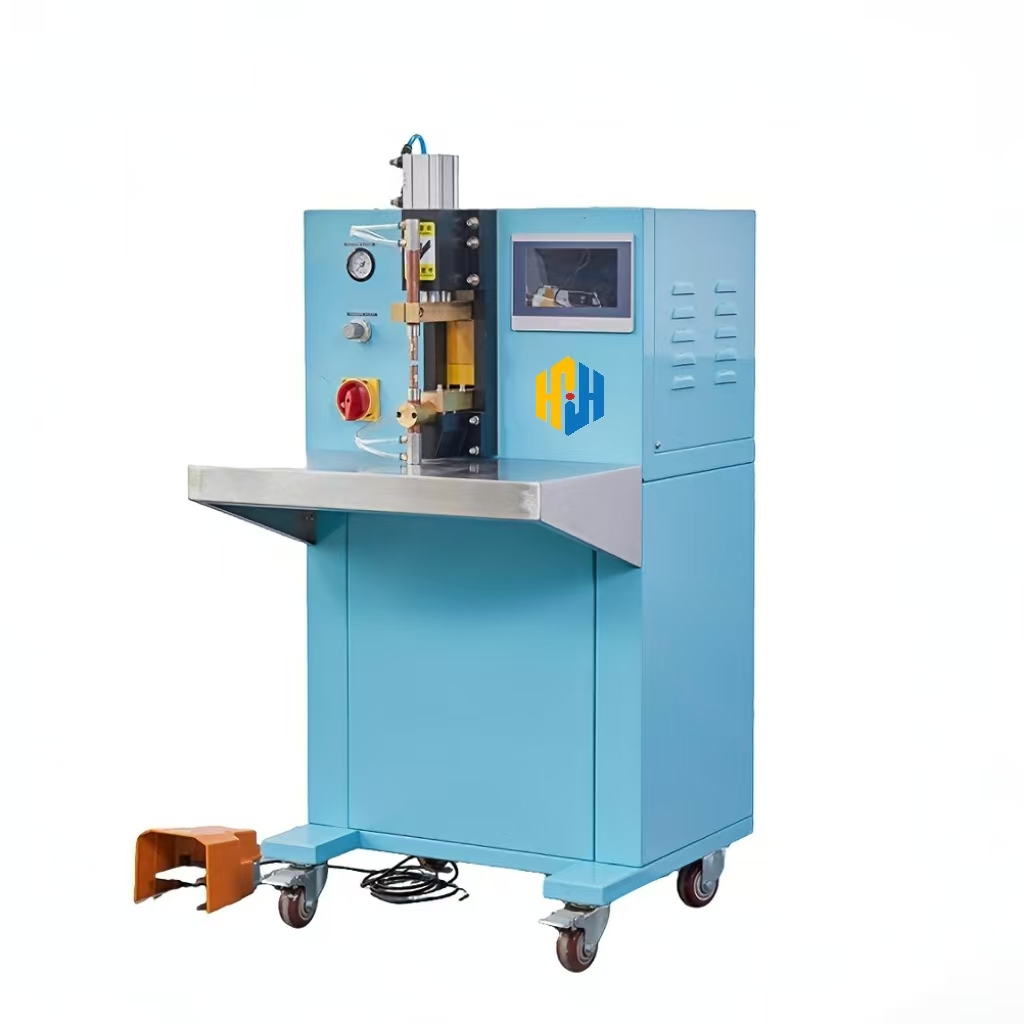

广州好焊机电设备有限公司：26年专注于中频点焊机、压铆螺母焊机、螺母点焊机、储能点焊机、激光焊接机、自动点焊机生产制造，是国家高新技术企业、广州重合同守信用单位等，公司有ISO9001质量管理体系认证和欧洲CE认证、3A证书。如果您对我们的中频点焊机、压铆螺母焊机、螺母点焊机、储能点焊机、自动点焊机设备感兴趣，技术服务热线：13316026788（台式中频点焊机）
