广州为什么压铆螺母点焊机焊铝板总周圈裂纹？多半是踩了这几个坑
2026-10-24
铝板压铆螺母在新能源电池包、储能柜、3C 外壳上大量使用。但焊完冷却后沿花齿周圈出现细纹，装配一拧就沿裂纹撕开——这是铝焊接里最典型的"热裂纹"问题。
铝的膨胀系数是钢的 2 倍，导热是钢的 3 倍。焊接时局部快速加热、快速冷却，热应力极大。花齿压入铝板形成机械咬合+冶金结合，但如果参数不当，热应力集中在花齿根部，冷却时沿晶界开裂。
坑1：花齿压入过深
反例：为"咬得紧"把花齿压进 0.6mm，铝被挤到塑性极限，晶界拉开，冷却回缩时直接裂。
正确做法：1.5mm 铝板花齿吃入 0.25–0.35mm，齿尖熔住、齿根不塌。用深度限位工装控制压入量，别靠手感。
坑2：电流大、冷却急
反例：10kA 硬熔，铝液凝固快，热应力全堆在花齿根，沿晶界裂。
正确做法：多段波形——预热 40ms→主焊 60ms→回火 30ms。M6 铝板参考 7.5–8.5kA / 压力 2.5–3.0kN。回火段让热应力缓释。
坑3：不清理氧化膜
反例：铝面氧化膜（Al2O3，熔点 2050℃）直接焊，电阻大、局部过热，熔合带脆化。
正确做法：焊前不锈钢刷+酒精擦，或化学脱膜（碱洗），30 分钟内焊完。氧化膜厚度超 2μm 就必须处理。
坑4：无背托，铝板震
反例：下电极悬空，焊接瞬间铝板微颤，熔核结晶中断，形成冷裂纹。
正确做法：下加硬背托工装（钢或铜合金），保证螺母区刚性支撑，不抖不回弹。背托与板面间隙≤0.05mm。
坑5：焊后强制风冷
反例：风扇直吹焊点，冷却速度>100℃/s，热裂纹敏感性剧增。
正确做法：石棉毡或陶瓷纤维毡覆盖 30–60s 缓冷。厚件（≥3mm）加小电流回火（20% 主电流 / 50ms）。
踩坑 vs 正确做法对照表
项目 | 踩坑做法 | 正确做法 | 参考数值 |
|---|---|---|---|
花齿 | 压0.6mm | 浅吃熔尖 | 0.25–0.35mm |
波形 | 单脉冲硬熔 | 三段回火 | 预热40/主焊60/回火30ms |
表面 | 带膜焊 | 脱膜清洁 | 30min内 |
背托 | 悬空颤 | 刚性支撑 | 间隙≤0.05mm |
焊后 | 风冷急冷 | 缓冷定型 | 盖毡30–60s |
铝板压铆螺母焊接参数参考
板厚(mm) | 花齿深度(mm) | 电流(kA) | 压力(kN) | 预热(ms) | 主焊(ms) | 回火(ms) | 保压(ms) |
|---|---|---|---|---|---|---|---|
1.0 | 0.2–0.25 | 6.5–7.5 | 2.0–2.5 | 30 | 50 | 20 | 200 |
1.5 | 0.25–0.35 | 7.5–8.5 | 2.5–3.0 | 40 | 60 | 30 | 250 |
2.0 | 0.3–0.4 | 8.5–9.5 | 3.0–3.5 | 50 | 70 | 40 | 300 |
铝板压铆螺母周圈裂，是热应力没地方去。花齿浅一点、波形软一点、焊后缓一点，裂纹就闭嘴了。

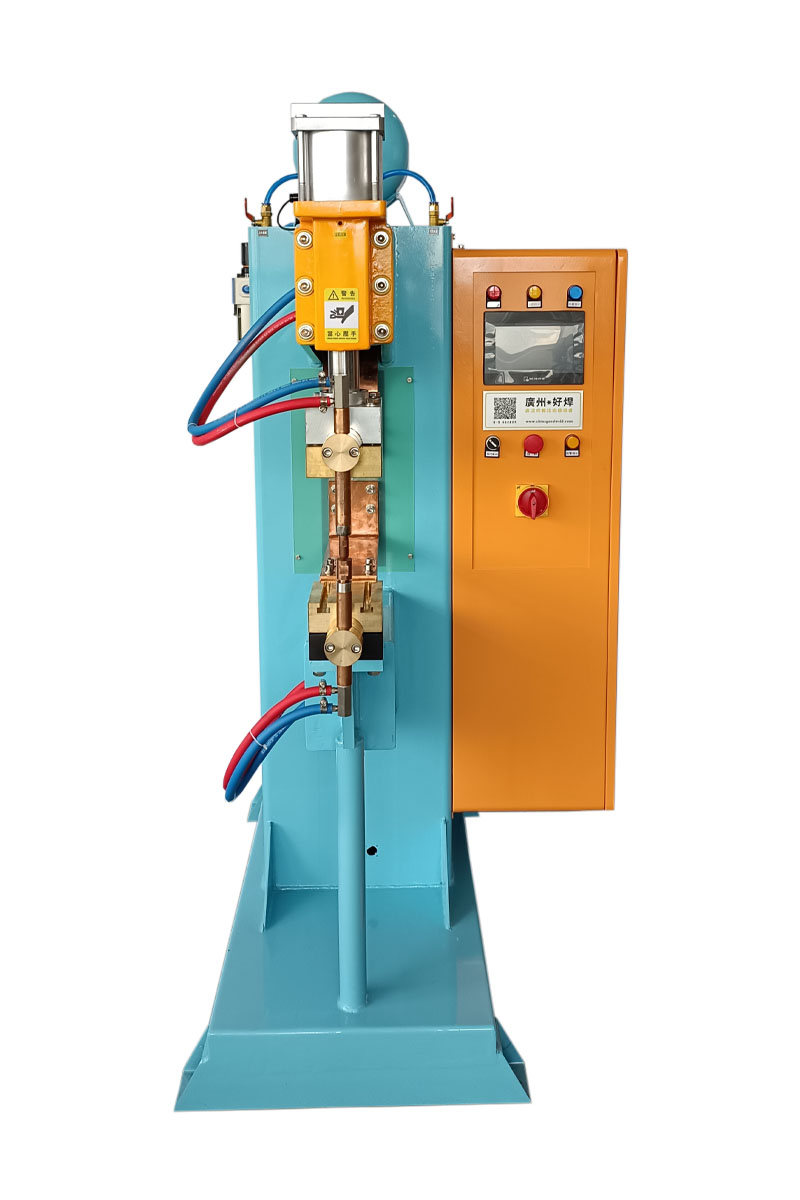

如果您对我们的产品：压铆螺母点焊机、中频点焊机、螺母点焊机、储能点焊机、激光焊接机、自动点焊机等感兴趣，欢迎随时联系我们：133-1602-6788
