压铆螺母点焊机工件变形是什么原因？钣金焊接热变形控制工艺科普
2026-05-29
在薄壁钣金壳体、新能源设备配件、家电精密结构、电气控制柜的压铆螺母量产焊接中，工件热变形是高频且棘手的工艺难题。很多生产场景焊点强度、外观成型均达标，但焊接完成后板材出现翘曲、拱起、凹陷、边角错位等变形问题，导致工件装配对位不准、尺寸超差、批量报废，极大提升返修成本与生产损耗。不少工艺人员存在技术疑惑：只是单点小面积焊接，为何钣金依旧会变形？同款工件批量生产，为何有的变形严重、有的成型标准？如何通过中频逆变点焊机工艺调控，彻底解决压铆螺母焊接变形问题？其实钣金变形并非设备硬件故障，是焊接热应力集中、冷热交替失衡、压力约束不足、焊接时序紊乱引发的冶金工艺问题。
一、基础科普：钣金焊接热变形的核心成型原理
压铆螺母点焊的本质是局部瞬时高温熔融+快速冷却定型的热循环过程。标准精密焊接工况下，焊接热量精准集中于螺母花齿贴合区域，热输入量可控、热扩散范围小，搭配稳定的压力约束与梯度冷却时序，板材受热膨胀与冷却收缩量均匀一致，残余应力极低，工件可保持平整无变形的标准状态。
工件变形的核心本质，是局部热应力失衡、冷热收缩差过大。钣金板材壁厚较薄，刚性相对较弱，焊接时局部瞬间高温会让受热区域金属快速膨胀，未受热的周边板材保持固定形态，形成刚性约束。高温膨胀区域被周边冷态板材限制无法自由延展，产生挤压塑性变形；后续快速冷却过程中，受热区域金属收缩量大于周边区域，拉扯板材形成翘曲、凹陷、拱起等变形缺陷。相较于厚板焊接，薄壁钣金对热输入敏感度极高，微小的热失衡、时序偏差都会引发明显的结构性变形。
二、核心参考：不同热输入工况钣金变形状态参数对照表
钣金变形程度主要取决于焊接热输入总量、升温速率、保压定型时长、冷却梯度四大核心参数。为清晰展示工况与变形缺陷的对应规律，统一行业薄壁钣金焊接标准，结合量产实测数据，整理常规M6压铆螺母搭配1.2mm薄壁冷轧板材的工况参数与变形状态对照表，直观呈现不同工艺的成型差异。
焊接工况状态 | 焊接电流（KA） | 升温模式 | 保压时长（ms） | 板材变形量（mm） | 工件成型状态 | 工艺等级判定 |
|---|---|---|---|---|---|---|
标准低热平衡工况 | 8.0-8.5 | 柔性梯度升温 | 120 | ≤0.05 | 板材平整、无翘曲、尺寸精准 | 优质合格工况 |
快速升温工况 | 8.6-9.0 | 瞬时快速升温 | 120 | 0.05-0.15 | 局部轻微拱起，尺寸小幅偏差 | 亚健康工况 |
高热输入工况 | 9.1-9.5 | 瞬时爆热升温 | 100 | 0.15-0.30 | 焊点周边凹陷、板材轻微翘曲 | 不合格工况 |
高热短时工况 | ≥9.6 | 瞬时满功率爆热 | ≤80 | ＞0.30 | 板材严重翘曲、边角错位、尺寸超差 | 严重失效工况 |
从实测数据可解析得出：钣金变形量与热输入强度、升温速度呈正相关，与保压定型时长呈负相关。瞬时爆热、高热过载、保压不足是钣金变形的三大核心数据特征，梯度升温、低热适配、充足保压是控制焊接变形的关键工艺条件。
三、深度解析：压铆螺母焊接工件变形的四大核心技术原理
基于热应力平衡与金属伸缩理论，钣金焊接变形属于规律性工艺缺陷，并非随机不良，核心由四类工艺失衡机制导致，可精准溯源、针对性优化。
第一，瞬时爆热升温，热应力急剧堆积。传统粗放式焊接升温速度过快，螺母贴合区域瞬间达到高温熔融状态，局部金属极速膨胀，而周边常温板材刚性约束极强，无法同步延展。瞬时产生的巨大挤压应力无法释放，直接形成塑性变形，冷却后残留永久变形，是薄壁钣金变形最核心的诱因。
第二，热输入过载，热扩散范围过大。焊接电流过大、热输入超标时，高温区域不再局限于螺母花齿熔接区，会向周边大范围板材扩散。受热面积越大，金属膨胀与收缩的差值越明显，整体应力失衡加剧，从局部点状变形扩散为整片板材翘曲、拱起，变形范围与变形程度大幅提升。
第三，保压时长不足，定型约束失效。熔池冷却收缩阶段需要充足的压力约束，抵消金属收缩产生的拉扯应力。保压时长过短，熔融金属未完全凝固定型就解除压力，板材失去外部约束，冷却收缩过程中自由形变，无法维持平整状态，最终形成凹陷、错位等变形缺陷。
第四，冷热交替过快，应力释放不均。焊接后极速冷却会导致焊点区域与周边板材温差急剧拉大，中心区域快速收缩、周边区域缓慢形变，收缩节奏完全失衡。不均匀的冷热交替会产生大量残余应力，应力分布杂乱无章，长期残留于板材内部，不仅造成即时变形，还会引发工件后期缓慢形变、尺寸偏移。
四、技术科普：中频逆变点焊机控制焊接变形的核心优势

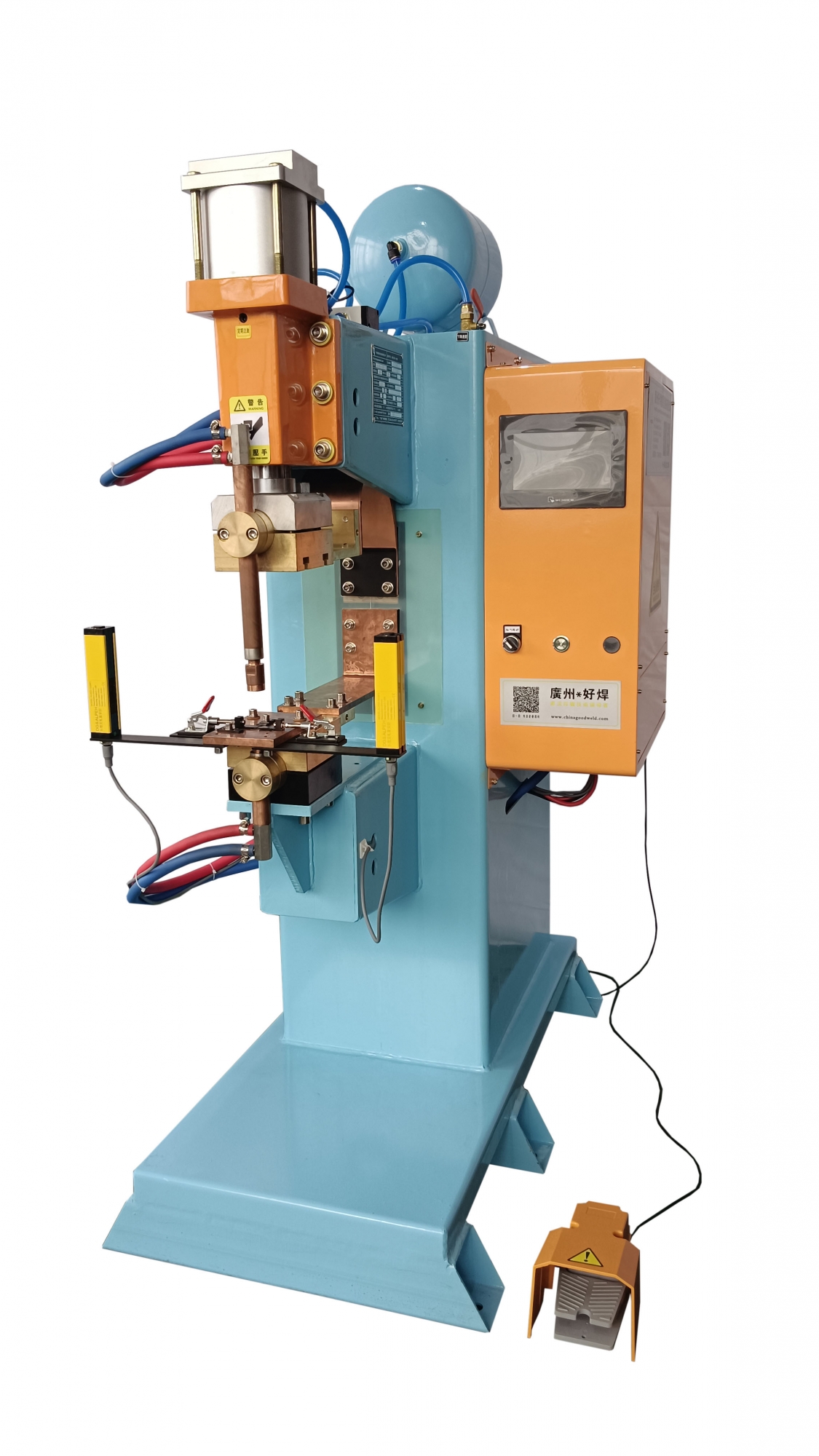

传统焊接设备热输出粗暴、升温无梯度、时序调控粗糙，无法管控热应力堆积，薄壁板材焊接变形问题难以规避。而压铆螺母中频逆变点焊机具备精细化热应力调控能力，可从设备源头抑制变形缺陷。其核心技术机制为：通过柔性梯度升温技术，缓慢释放焊接热量，让金属均匀膨胀、循序渐进热熔，避免瞬时应力堆积；依托精准能量适配系统，按需匹配低热输入，严控热扩散范围，缩小高温形变区域；搭配长效恒压保压系统，全程约束板材形变，强制工件平整定型；通过梯度冷却时序，平衡冷热交替节奏，缓释残余应力。广州好焊机电设备有限公司优化的中频逆变点焊机热应力平衡系统，针对性适配薄壁钣金焊接工况，可完美控制工件变形量，保障焊接强度的同时，维持工件尺寸精准、板面平整。
五、行业科普：量产无变形焊接的核心工艺逻辑
从精密钣金焊接工艺体系来看，控制工件变形的核心，是实现匀速升温、控域热熔、压力约束、梯度定型的四维工艺平衡。量产稳定无变形，需要摒弃大电流、爆热热熔的粗放工艺，以梯度升温缓释瞬时应力；以精准低热输入控制热扩散范围；以充足保压约束板材形变；以梯度冷却平衡收缩节奏，从源头杜绝应力失衡。依托中频精细化热应力调控工艺，既能实现压铆螺母牢固冶金融合，又能保障钣金工件尺寸精度、外观平整，规避变形报废问题。
六、钣金焊接热变形控制工艺科普
压铆螺母点焊机工件变形，是瞬时爆热升温、热输入过载、保压约束不足、冷热交替失衡共同引发的热应力工艺问题，不属于设备硬件故障。钣金变形直接导致工件尺寸超差、装配失效、批量报废，是薄壁精密件量产的核心管控难点。中频逆变点焊机凭借梯度升温、精准控热、恒压定型、应力缓释的技术优势，可有效平衡焊接热循环，从源头抑制钣金变形缺陷。熟练掌握焊接热变形原理与应力调控逻辑，可全面优化薄壁钣金压铆焊接工艺，大幅降低报废率与返修成本，适配新能源、精密钣金、高端家电等高精度尺寸要求的制造场景。
