压铆螺母点焊机怎么调试参数？设备工艺与厂家选购详解
2026-06-04

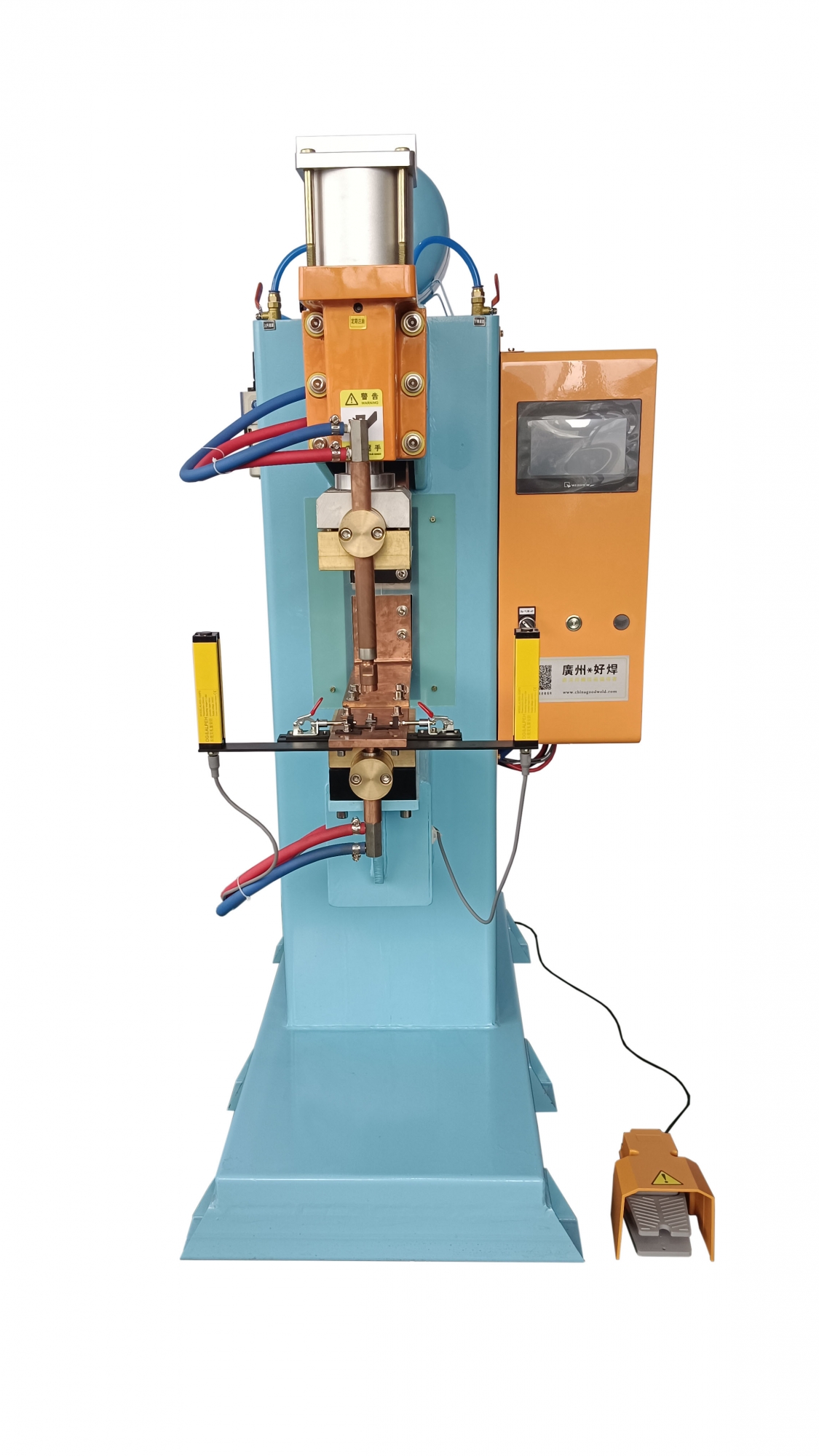

在压铆螺母焊接量产过程中，参数调试是决定焊接良品率的核心环节。很多工厂频繁出现虚焊、螺母松动、板材烧穿、螺纹损坏等问题，大多源于参数匹配不当。压铆螺母点焊机作为专用中频逆变点焊机，依靠花齿聚流焊接原理，配合精准的电流、压力、时长配比，可实现各类压铆螺母点焊高精度稳定加工，也是钣金行业螺母固定的主流设备工艺。
一、压铆螺母点焊参数调试核心逻辑
压铆螺母点焊调试遵循“先压力、后时间、最后电流”的顺序。首先保证电极压力充足且均匀，让螺母底部花齿与板材完全贴合，消除缝隙；其次根据板材厚度设定焊接时长，控制整体热输入；最后微调焊接电流，确保花齿与板材熔合充分，形成饱满熔核。
不同于普通焊接，压铆螺母焊接严禁大电流、长时间过热焊接。依靠花齿集中电流的特性，只需精准适度热输入，即可完成牢固焊接，同时最大程度保护螺母内螺纹不被损伤，避免板材热变形。
二、全新量产调试参数对照表
针对工厂常用薄板、中厚板工件，整理一套通用性极强的调试参数，适配碳钢、镀锌板、冷轧板，可直接作为新机调试基准参数：
螺母规格 | 对应板厚 | 焊接电流（kA） | 电极压力（kgf） | 焊接时间（ms） |
|---|---|---|---|---|
M4 | 0.8mm | 6.2~7.5 | 100~130 | 55~80 |
M6 | 1.5mm | 8.5~10.2 | 160~220 | 95~130 |
M8 | 2.5mm | 11.8~13.8 | 250~330 | 145~195 |
M10 | 3.0mm | 14.0~16.5 | 330~410 | 195~250 |
调试小技巧：不锈钢工件需提高10%-15%电极压力，缩短焊接时间，避免材料热硬化开裂；镀锌板材需降低电流，减少镀层烧损与焊接飞溅。
三、参数不当引发的常见故障
1、虚焊、拉力不达标：焊接电流偏小、焊接时间不足或压力过大，导致花齿与板材熔合不充分，熔核偏小，受力极易脱落。
2、螺母螺纹崩牙、变形：热输入过高、压力超标，螺母整体受压受热变形，内螺纹精度受损，无法正常装配螺丝。
3、板面烧穿、发黑严重：电流过大、焊接时间过长，局部热量堆积过多，超出板材承受范围，造成板面破损、氧化发黑。
4、焊接飞溅量大：压力不足、板材表面有油污氧化层，电流无法均匀渗透，产生大量金属飞溅颗粒。
四、压铆螺母点焊工艺优势特点
压铆螺母点焊凭借中频精准控温、花齿聚流熔接的特性，适配工业化大批量生产。焊接后螺母与板材冶金一体，抗拉抗扭性能优异，抗震防松效果远超传统压铆工艺。同时加工速度快、热变形小、无需后续打磨修复，可有效降低人工返修成本，提升产品外观品质与生产效率，适配各类精密钣金加工需求。
五、压铆螺母点焊机厂家选择关键
优质的压铆螺母点焊机厂家，核心看设备参数稳定性与工艺适配能力。优质设备具备高精度电流闭环控制系统，可自动补偿电压波动，长时间连续作业参数不漂移；加压系统运行平稳，定位精准，可适配多规格螺母加工；同时厂家可根据不同材质、板厚、螺母规格，提供专属参数调试方案，解决各类焊接疑难问题。
广州好焊机电设备有限公司专注中频逆变点焊机研发生产，针对压铆螺母点焊工艺深度优化设备程序，参数精准、运行稳定，适配碳钢、镀锌板、不锈钢等多材质焊接，完美适配各类钣金量产生产线。
六、工艺适用场景
该工艺广泛用于机箱机柜、家电外壳、汽车钣金配件、新能源储能箱体、精密五金制品、厨卫设备等行业，是目前钣金螺母固定加工中，稳定性、性价比、效率综合表现最优的工艺方式之一。
广州好焊机电设备有限公司：26年专注于中频点焊机、压铆螺母焊机、螺母点焊机、储能点焊机、激光焊接机、自动点焊机生产制造，是国家高新技术企业、广州重合同守信用单位等，公司有ISO9001质量管理体系认证和欧洲CE认证、3A证书。如果您对我们的中频点焊机、压铆螺母焊机、螺母点焊机、储能点焊机、自动点焊机设备感兴趣，技术服务热线：13316026788（压铆螺母点焊机）
