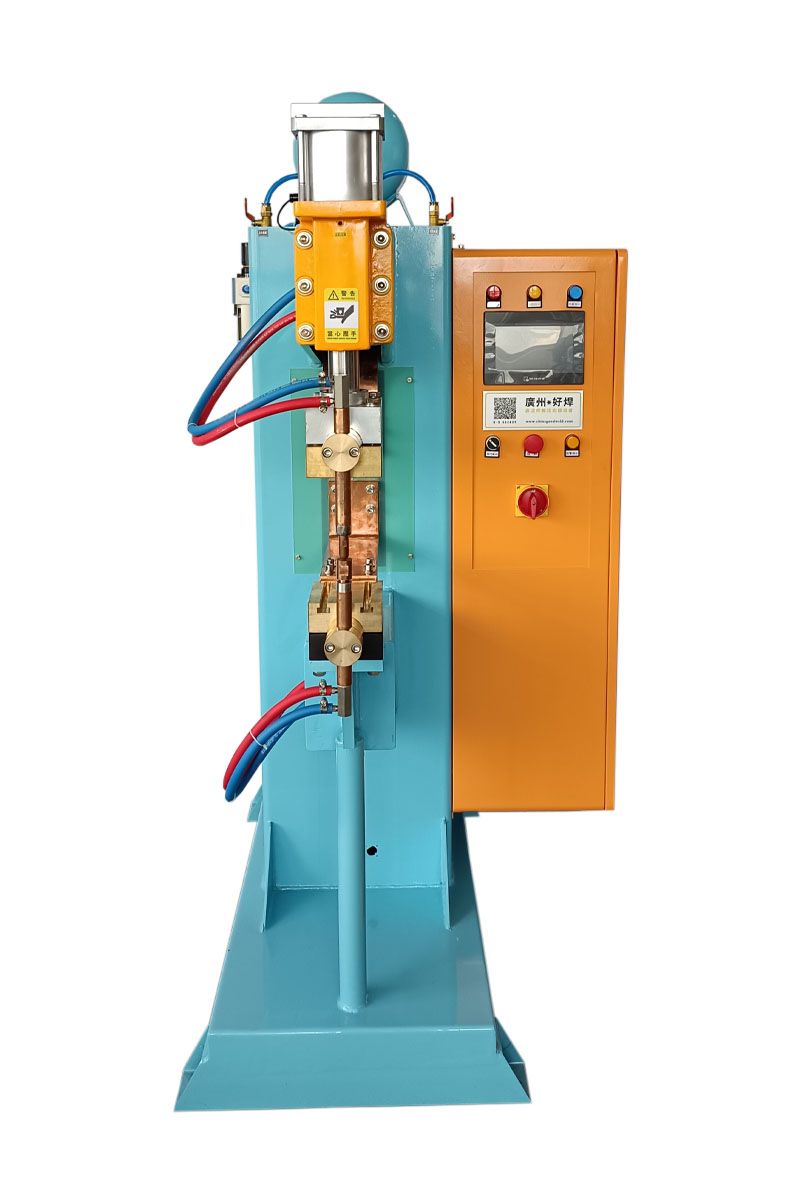

中频点焊机科普：点焊工装夹具分类及工况适配科普
2026-06-21
钣金非标点焊、异形构件批量加工中，很多焊接不良并非参数、板材问题，而是工件定位偏移、贴合缝隙不均、受力错位导致。异形折弯件、小件五金、多点位柜体、不对称拼接工件，无工装徒手点焊，会出现熔核偏心、板材错位、多点位尺寸偏差、压痕不均等问题，返工率居高不下。部分工厂通用一款简易夹具适配全部工件，贴合受力不匹配，反而加剧焊接形变、虚焊问题。本文立足量产工况，科普点焊工装作用、主流夹具分类、八大适配加工场景、选型准则、车间夹具使用误区，帮助加工厂按需选配工装，提升点焊精度与良品率。
一、行业科普：点焊工装核心作用
点焊工装夹具是配套点焊作业的定位辅具，不改变焊接热量，只管控工件状态，四大核心行业作用：
1、精准定位限位：固定工件打点位置、拼接尺寸，保证同批次工件点位统一，成品装配互换性达标；
2、闭合贴合缝隙：压紧折弯拼缝、异形边角缝隙，将叠合间隙控制0.2mm以内，从源头减少焊接飞溅、偏心熔核；
3、均衡受力承压：配合电极同步施压，避免工件单边翘起、受力偏移，防止点焊后板材扭曲形变；
4、防护外观板面：隔离电极非焊接区域，避免电极剐蹭外露板面，减少外观件划痕、压痕损伤。
二、市面四类主流点焊工装科普及特性
按照适配灵活性、量产规模划分，工厂常用四类点焊夹具，成本、适配范围各有区分：
1、简易手动压紧夹具（经济型）
结构特点：手摇快速压钳、限位挡块组合拆装，结构简单、采购成本低，可快速拆装工件；适配特性：人工单点压紧，压紧力度不可精准调控，适合小批量、非标定制件加工，可调限位尺寸，通用性较强。
2、气动一体式点焊夹具（量产通用款）
结构特点：气缸联动自动压紧，压紧力度恒定，搭配定位卡槽，一键开合工件，省时省力；适配特性：压力均匀稳定，适配同规格工件批量打点，压紧速度快，适配中频常态化量产，是钣金厂标配工装。
3、定制封闭式仿形工装（高精度专用款）
结构特点：依照工件外形开模仿形，全包限位，贴合工件轮廓定型，点位提前开孔定位；适配特性：零定位误差，杜绝工件移位，完全规避拼缝偏移，仅适配单一规格工件，多用于高端外观件、精密构件点焊。
4、多维可调组合工装（多功能通用款）
结构特点：卡槽、挡块、压点多维可调，自由更改间距、角度、点位位置；适配特性：适配厚薄混搭、异形折弯、多尺寸工件混焊，一机多用，减少多套工装采购成本，适配多品类混加工车间。
三、八大点焊工况工装精准适配详解
结合下游量产品类，一对一匹配工装类型，直接对标车间选型使用：
1、标准平板冷轧板点焊工况：工件规整无折弯，板面平整，缝隙易把控，选配简易手动夹具即可，仅做侧边限位，加工灵活、成本最低。
2、折弯边框闭环框体点焊工况：方形、异形合围边框，对角易偏移变形，优选气动一体式工装，四边均衡压紧，锁住框体对角尺寸，防止焊接菱形扭曲。
3、镜面不锈钢外观件点焊工况：板面禁止划痕、压痕均匀度要求高，选用包覆式仿形工装，加装绝缘防护垫块，隔离金属硬接触，保全板面外观质感。
4、大小厚薄异种拼板工况：板材厚度、长度不一，受力极易偏移，选用多维可调工装，双向分区调压，平衡两侧压紧力度，保证熔核居中成型。
5、小型零散五金小件点焊工况：垫片、卡扣、小型连接件，体积小徒手难固定，选用微型限位气动工装，防夹手、防点位跑偏，提升小件打点效率。
6、机柜多点矩阵点焊工况：柜体底板多点规整打点，点位间距标准化，定制多孔定位仿形工装，固定打点坐标，保证全批次点位排布一致。
7、户外镀锌异形支架工况：折弯异形、角度不规则工件，拼缝大小不稳定，选用可调组合工装，微调压紧位置，闭合异形缝隙，减少镀层飞溅烧蚀。
8、自动化机器人流水线点焊工况：全天候不间断量产，选配全自动联动工装，和设备程序联动开合，压紧时序匹配焊接时序，适配无人化标准化作业。
四、分工况工装选型适配参考表
纯工况科普参考，结合产能、工件外形快速选型，降低工装采购冗余成本：
加工应用工况 | 工件加工特点 | 推荐适配工装 | 工装核心价值 | 适配产能规模 |
普通平板钣金点焊 | 板面规整、缝隙可控 | 手动快速压紧夹具 | 限位简易、灵活换料、投入低成本 | 小批量非标加工 |
合围折弯框体焊接 | 对角易偏移、易形变 | 气动一体式压紧工装 | 均衡四边压力，锁定成品尺寸精度 | 中等批量常态化量产 |
镜面外露外观件焊接 | 板面禁划痕、压痕严控 | 绝缘包覆仿形工装 | 防护镀层板面，点位均匀美观 | 高端精品件专属量产 |
多规格异形混焊加工 | 尺寸多变、角度非标 | 多维可调组合工装 | 一套多用，免重复定制工装 | 多品类混加工车间 |
机器人自动化点焊 | 全天候连续标准化打点 | 程序联动全自动工装 | 焊接压紧时序同步，适配无人作业 | 大批量流水线产能 |
五、车间工装选配使用六大常见误区
误区一：工装压力越大，焊接品质越好工装压紧力过载，会挤压薄壁板材凹陷变形，挤压夹层金属外溢飞溅，同时改变板材内部应力，焊后回弹翘曲。
误区二：通用工装可适配所有异形工件无仿形限位的通用工装，异形工件贴合受力不均，拼缝无法闭合，依旧会出现单边虚焊、熔核偏心不良。
误区三：外观件直接金属工装压紧即可金属工装直接贴合镀锌、不锈钢板面，压紧摩擦会划伤防腐表层，破坏工件外观，加速后期点位周边锈蚀。
误区四：小批量加工无需使用点焊工装徒手摆放工件缝隙随机、点位偏移，单件调机耗时更长，综合效率低于工装定位，不良返工成本更高。
误区五：工装定位固定后无需定期校准长期压紧磨损挡块、压头，定位尺寸会微量偏移，批量生产后成品装配尺寸偏差累积，大批量装配失效。
误区六：工装只负责定位，不影响焊接强度工装决定板材贴合间隙，间隙过大熔核成型偏小，直接降低焊点抗拉强度，工装也是把控焊接强度的辅具。
六、行业科普总结
点焊品质三分靠设备参数、三分靠板材预处理、四分靠工装定位限位。工装核心选型逻辑：小件非标选手动、常规量产选气动、外观精品选仿形、多品类混焊选可调、流水线生产选全自动。选配工装不止提升打点效率，更能闭合工件拼缝、平衡受压应力、统一点位尺寸，从辅具层面规避偏心熔核、焊接飞溅、板材形变、点位偏移高频不良。搭配中频点焊时序化加压热熔工艺，工装压紧、电极下压、通电熔合节奏协同统一，适配钣金、异形支架、厨卫五金、机柜箱体全品类点焊工况，减少人工扶料、反复调机、成品整形工序，提升点焊批量一致性与生产效率。
