中频点焊机常见故障及维修方法
2026-06-24

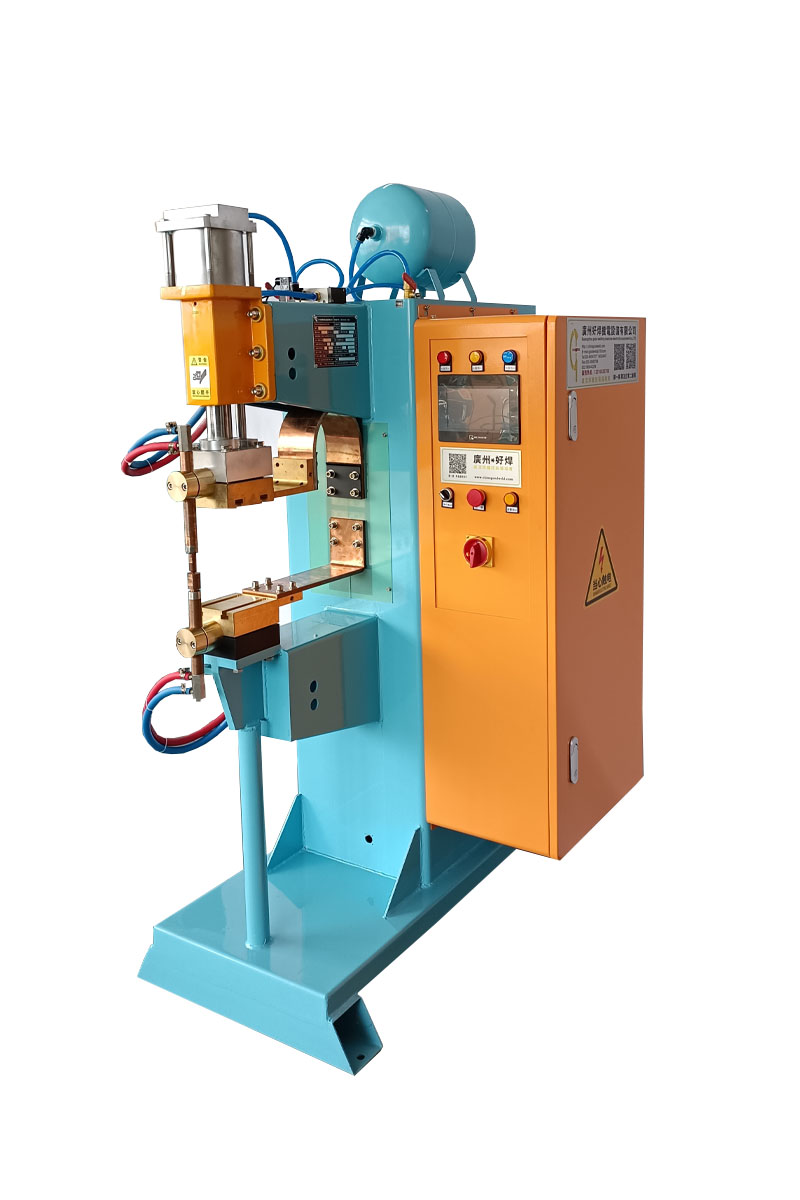

中频逆变点焊机凭借焊接精度高、节能省电、适配材质广的优势，现已成为钣金、汽配、新能源、五金壳体行业主流焊接设备。相较于传统工频焊机，中频焊机搭载IGBT逆变主板、闭环电控系统、精密水冷气路，电气结构更精密，长期24小时量产、车间电压波动、维保不到位，极易出现设备报错、无法打火、焊接无力、气压异常、主板报警等故障。多数工厂电工只会简单断电重启，无法定位深层故障，反复拆机维修耽误生产工期，还容易损坏逆变精密配件。结合上万台现场维保经验，汇总中频点焊机十大高频故障、故障诱因、分级排查步骤、低成本维修方案，区分新手简易自查、专业拆机维修，附故障代码对照表，车间人员可自主排查，减少停机维修时长。
一、中频点焊机故障前置自查流程（所有故障优先做）
中频焊机70%的轻微故障，无需拆机维修，标准化前置自查即可解决，故障维修前固定执行三步自查，避免无效拆机：
1. 整机断电停机3-5分钟，清空电控主板缓存，消除系统临时报错；2. 检查外接380V进线电压，确认三相电压均衡，无缺相、电压偏低情况；3. 排查水冷循环、气路调压，确认水流达标、气缸气压稳定、管路无积水堵塞。完成自查后再次开机试机，可解决报错卡顿、间歇性不打火等软性故障。
二、中频点焊机十大高频故障原因+落地维修方案
故障1：设备开机正常，踩脚踏无焊接打火、无电流输出
故障诱因：脚踏开关线路断裂、脚踏信号主板接收失灵、安全感应限位触发、气缸下限感应开关偏移、参数模式调至手动待机档。
维修方法：优先切换设备自动焊接模式；检查脚踏线插头是否松动、外皮破损短路；调整气缸感应磁环位置，复位限位感应器；清理感应开关焊渣粉尘，解除安全锁定；脚踏损坏直接更换通用脚踏开关，成本低、更换便捷。
故障2：设备打火焊接，但焊接无力、虚焊频发、拉力不达标
故障诱因：焊接电流参数漂移、保压时序配比错误、电极磨损导电变差、接线端子发热氧化、变压器电流输出衰减、车间供电电压不足。
维修方法：调取出厂标准焊接参数，复位系统参数；打磨修复电极端面，保证导电面积充足；断电紧固变压器、主回路接线端子，打磨氧化接触面；用电高峰期开启设备电压补偿功能，提升瞬时输出电流，加固地线保证回路通畅。
故障3：焊接时火花飞溅极大、焊点大面积烧穿板材
故障诱因：瞬时焊接电流过大、预压时间太短、电极压力过小、工件接触面杂质过多、上下电极偏心不对中。
维修方法：下调峰值焊接电流，延长预压时长；上调气缸焊接压力，压实工件缝隙；校正电极同轴度，打磨电极端面；提前清理板材油污、镀锌层浮渣，杜绝缝隙放电打火，从源头降低飞溅。
故障4：中频主板报错、显示屏跳故障代码、设备自锁停机
故障诱因：水冷水温超标、水流流量不足、IGBT逆变模块过热、三相电源缺相、主板温度传感器失灵。
维修方法：更换循环冷却水，清理水路过滤器水垢，加大水流流速；检查三相进线，补齐缺相线路；散热风扇故障及时更换风扇；传感器失灵联系技术校准参数，清除主板故障代码即可解锁设备。
故障5：气缸下压缓慢、下压抖动、回升卡顿、压力不稳
故障诱因：空压机气压不足、调压阀调节失灵、气路过滤器积水过多、气缸油封老化、电磁阀卡顿堵塞。
维修方法：调高车间供气气压，排放过滤器积水；校准精密调压阀数值；清洗电磁阀阀芯杂质；气缸漏油、回弹卡顿直接更换内置油封，无需整体更换气缸，降低维修成本。
故障6：焊接温度正常，焊点持续发黑氧化、外观极差
故障诱因：水冷散热效率不足、保压冷却时间过短、电极材质不匹配、焊接时长过长、机身接地不良。
维修方法：全开冷却水阀，降低电极工作温度；加长焊接后保压冷却时长；不锈钢材质更换氧化铝铜电极；重新加固设备接地线路，分流焊接余热，减少金属高温氧化。
故障7：设备间歇性停机、时而正常焊接、时而断电重启
故障诱因：主电源线线径偏小、线路过载发热、接线端子松动打火、温控开关老化跳闸、车间电压波动过大。
维修方法：更换加粗国标动力电源线，适配焊机功率；紧固所有强电接线端子，加装压线端子；更换老化温控保护器；大功率焊机独立专线供电，避免多机共用线路电压波动。
故障8：电极温升极快、焊两件就粘料、电极发烫变色
故障诱因：内水冷孔堵塞、水路进出水接反、水流循环反向、电极选型导热差、焊接长时间过载作业。
维修方法：疏通电极内部水冷通孔，调换进出水管接口；更换高导热合金电极；批量生产每小时停机散热5分钟，避免长时间满负荷焊接，减少电极高温粘连。
故障9：控制面板按键失灵、参数无法修改、屏幕触控错乱
故障诱因：电控面板受潮进灰、按键薄膜老化、主板触控程序紊乱、车间粉尘油污侵蚀面板。
维修方法：断电用气枪吹扫面板内部粉尘，风干受潮线路；老化按键直接更换控制面板薄膜；长按复位键恢复出厂参数，锁定常用焊接程序，避免触控错乱。
故障10：变压器异响、机身震动大、焊接伴有嗡嗡杂音
故障诱因：变压器固定螺丝松动、内部硅钢片老化、电流输出不平衡、逆变模块单边工作。
维修方法：紧固变压器固定地脚螺丝；检测逆变模块工作状态，更换损坏单边模块；校准电流平衡参数，异响严重禁止开机使用，避免变压器烧毁报废。
三、中频点焊机主流故障代码对照表（现场直接自查）
故障代码 | 代码含义 | 简易处理方式 |
E01 | 水冷水流不足保护 | 清理水路水垢，加大水循环流量 |
E02 | 模块高温过热保护 | 停机散热，检修散热风扇 |
E03 | 三相电源缺相保护 | 检修进线线路，补齐三相电压 |
E04 | 气压压力不足保护 | 调高供气压力，排查气路漏气点 |
E05 | 电流反馈异常 | 紧固接线端子，复位电流参数 |
四、中频焊机维修分级标准（避免盲目拆机）
1. 操作工可自主维修（零风险）
清理水路气路、打磨电极、更换脚踏开关、排放气路积水、复位焊接参数、紧固外接线路，无需拆机，零基础即可操作，适配日常小故障处理。
2. 厂区电工可维修（低压电路）
更换电磁阀、更换散热风扇、紧固强电端子、更换温控开关、校准气缸感应开关，具备基础电工知识即可完成，无需改动逆变主板。
3. 厂家专业维修（禁止自行拆机）
IGBT逆变模块烧毁、主板击穿、变压器内部损坏、程序错乱、内部线路短路，这类精密核心故障，禁止非专业人员拆机，容易造成二次损坏，增加维修成本。
五、降低故障频次的日常预防性维保方案
1. 每日班前：排放气路过滤器积水，检查进出水温差，打磨电极端面，试焊3件工件核验焊接状态；2. 每周：紧固机身所有接线端子，清洗水路过滤器杂质，校准电极同轴度；3. 每月：吹扫主板、变压器粉尘油污，检测三相进线电压稳定性，加注气缸润滑油脂；4. 旺季量产：焊机每工作4小时短时停机散热，杜绝24小时不间断超负荷作业，延长电控模块使用寿命。
掌握故障自查逻辑，能大幅缩减设备停机时长，降低外协维修费用，保障车间量产进度。广州好焊机电设备有限公司全系中频点焊机搭载智能故障自检系统，故障代码直观易懂，配套一对一远程维保指导，快速解决设备各类焊接故障。
六、全文总结
中频点焊机九成故障，集中在水路、气路、线路、电极、参数五大板块，并非核心硬件损坏。遇到设备故障优先执行断电自查、水路气路排查、参数复位，不要直接拆机检修；对照故障代码定位问题，分级处理故障，简单故障车间自主解决，精密电路故障交由专业人员维修。同时做好每日基础维保，从源头减少报错、停机、焊接不良问题，既能延长中频焊机整机使用寿命，又能保障焊接品质稳定，最大化提升车间焊接生产效率。
